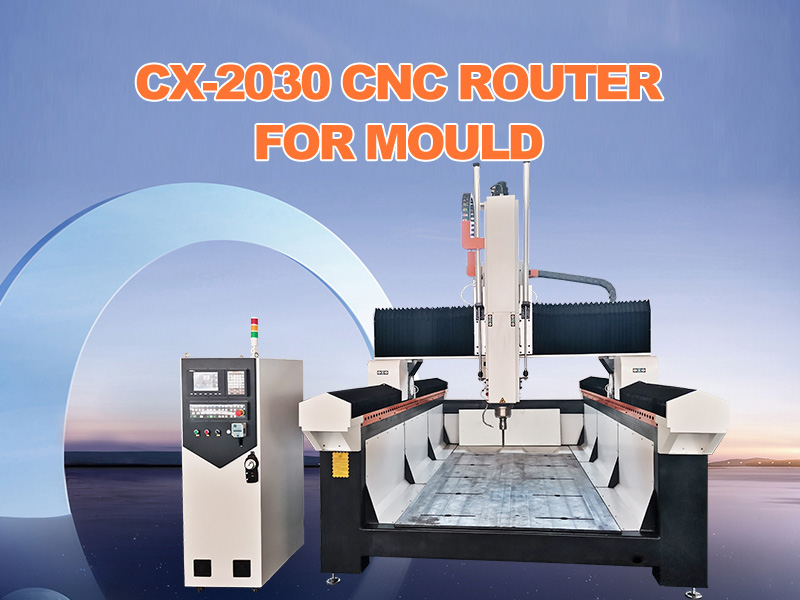

Máquina de moldeo de espuma CX-2030 (plataforma de placa de acero)
La máquina de moldeo de espuma CX-2030 (plataforma de placa de acero) puede procesar no solo espuma, sino también moldes de madera y una pequeña cantidad de moldes de aluminio. La configuración se importa con embalaje original. El modelo convencional es 2030, 2040, 4060, 5080, que utiliza el eje principal BT40 para procesar diferentes materiales. El cuerpo adopta encimeras de hierro fundido o placa de acero para garantizar la estabilidad de todo el procesamiento de la máquina.
Modelo:CX-2030
Enviar Consulta
Descripción del producto
Máquina de moldeo de espuma CX-2030 (plataforma de placa de acero)
Característica del producto:
1. Adopte una guía lineal importada de gran sección transversal, autolubricación sin mantenimiento de por vida.
2.Con las herramientas automáticas que cambian el husillo, la velocidad máxima del husillo alcanza las 18000 RPM.
3. Todo el banco de trabajo EPC, después de un estricto recocido y otros procesos de tratamiento térmico, garantiza la estabilidad estructural y la rigidez de la cama.
4.Sistema SYNTEC de Taiwán, operación segura y confiable, velocidad eficiente de lectura de códigos y con función de simulación en línea, función de monitoreo en línea, para garantizar un procesamiento eficiente y seguro.

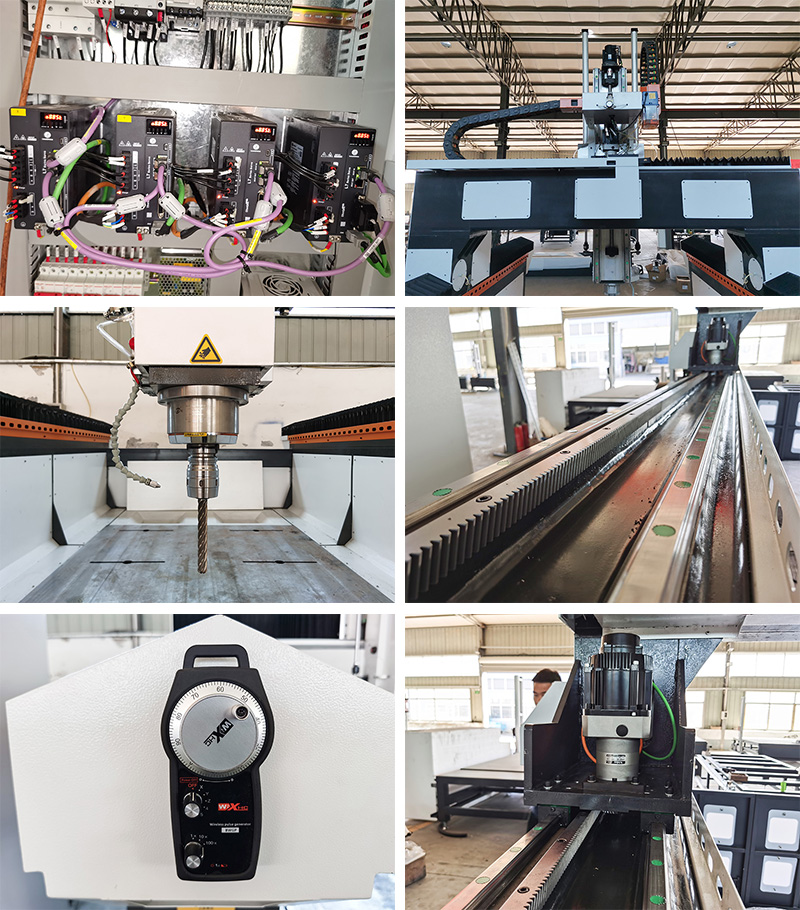

Imagen detallada:
Especificación:
|
Modelo |
ENRUTADORA CNC CX-2030 PARA MOLDE |
|
Tamaño de la mesa de trabajo |
Ancho 2000 mm x largo 3000 mm x alto 1000 mm |
|
Recorrido máximo del eje X |
2000 mm |
|
Recorrido máximo del eje Y |
3000 mm |
|
Recorrido máximo del eje Z |
1000 mm |
|
Distancia desde el extremo del husillo a la mesa de trabajo |
100-1000 mm
|
|
Velocidad de rotación |
100-18000RPM |
|
Velocidad de alimentación |
1-15000 mm/min |
|
Velocidad de alimentación rápida |
Eje X: 12000 mm/min Eje Y: 12000 mm/min Eje Z: 6000 mm/min |
|
Resolución del sistema |
±0,04 |
|
Formato de archivo |
código G |
|
Estructura de la mesa de trabajo |
mesa de acero al carbono engrosada≥15mm |
|
voltaje de trabajo |
CA 380 V/50 Hz. |
|
Sistema de propulsión |
servomotor |
|
Cama de máquina |
Cama de máquina de soldadura de tubo cuadrado engrosado (costillas de acero verticales que se apoyan en el costado) |
|
Estructura de vigas |
Soldadura de tubo cuadrado de 10 mm de espesor (nervaduras de acero que soportan el interior) |
|
estructura de ariete |
Eje X de aleación de aluminio de 40 mm de espesor. Placa inferior de 30 mm del eje Z + nervaduras de acero verticales de 60 mm |
|
sistema de control |
Syntec 6mb |
|
Sistema de transmisión |
Servomotor Yaskawa 1.3KW y eje Z con freno |
|
reductor de accionamiento |
Reductor Shimpo del eje X/Y |
|
Transmisión |
Carril cuadrado 30 |
|
tornillo del eje Z |
Husillo de bolas TBI de Taiwán |
|
Inversor |
XFT 7.5KW |
|
Huso |
Refrigeración por aire de 6 KW (ER32, el rango de retención máximo es φ20 mm) |
|
Cable |
Cable flexible antiinterferencias especial para uso CNC. |
|
guardapolvo |
Eje X/Y con cubierta antipolvo con estructura de órgano |
Adecuado para procesar espuma y también puede procesar moldes de madera y una pequeña cantidad de moldes de aluminio.
