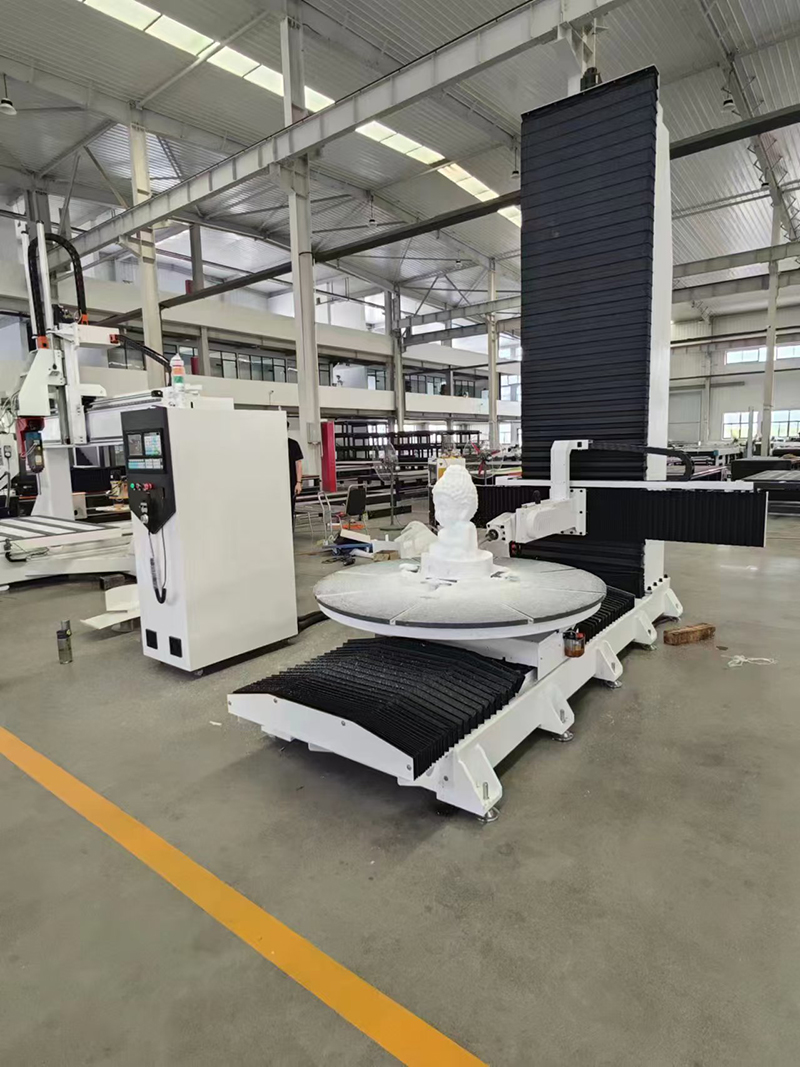

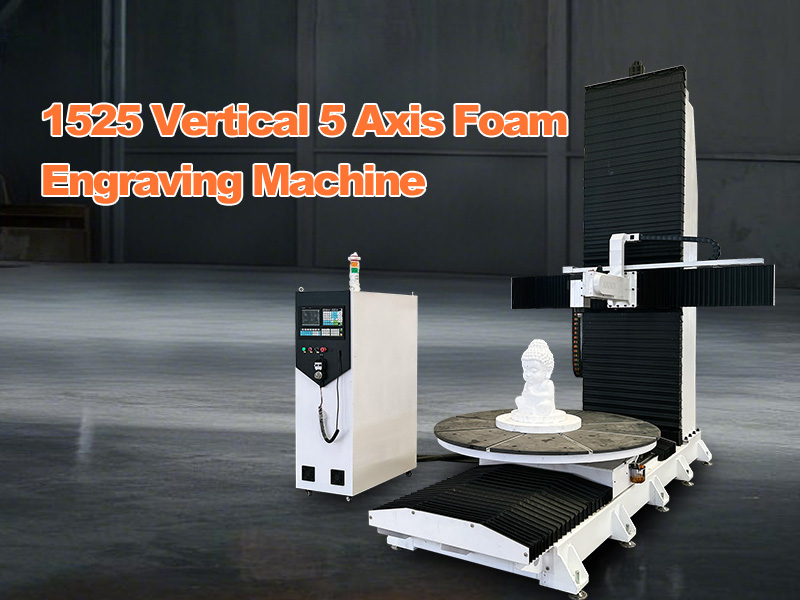

Máquina de grabado de espuma vertical de 5 ejes 1525
Esta máquina de grabado de espuma vertical de 5 ejes 1525 se utiliza principalmente para grabado y fresado vertical, perforación lateral y procesamiento de moldes de materiales compuestos como espuma, moldes de madera, fibra de carbono, etc. Con procesamiento tridimensional a gran escala con diámetro de grabado y fresado de 1500 mm-2000 mm y altura de aproximadamente 2500 mm-3000 mm. Adopta el método de procesamiento de estructura vertical de cabezal oscilante del husillo + disco giratorio.
Modelo:CX-1525
Enviar Consulta
Descripción del producto
Máquina de grabado de espuma vertical de 5 ejes 1525
Característica del producto:
1. Procesamiento tridimensional a gran escala con diámetro de grabado y fresado de 1500 mm a 2000 mm y una altura de aproximadamente 2500 mm a 3000 mm.
2. Adopta el método de procesamiento de estructura vertical de cabezal oscilante del husillo + disco giratorio.
3. Se utiliza principalmente para grabado y fresado vertical, perforación lateral y procesamiento de moldes de materiales compuestos como espuma, moldes de madera, fibra de carbono, etc.
Especificación:
|
Modelo |
1525 |
|
Rango de procesamiento |
Diámetro de rotación 1500 mm-2000 mm |
|
Altura 2500 mm-3000 mm |
|
|
Sistema operativo |
Sistema personalizado de cinco ejes |
|
Estructura de la mesa |
Base de tubo cuadrado + plataforma de eje giratorio |
|
Huso |
Husillo de cabezal oscilante refrigerado por aire de 6kw |
|
Sujeción máxima de herramientas |
ø20mm |
|
Velocidad del husillo |
18000rpm |
|
Riel guía de soporte |
Carril cuadrado lineal de alta precisión. |
|
Tornillo de accionamiento |
Husillo de avance de alta precisión TBR de Taiwán |
|
Motor de accionamiento |
Servoeje z puro de cinco ejes con freno |
|
reductor |
Reductor Shimpo Japón |
1. Se utiliza principalmente para grabado y fresado vertical, perforación lateral y procesamiento de moldes de materiales compuestos como espuma, moldes de madera, fibra de carbono, etc.
