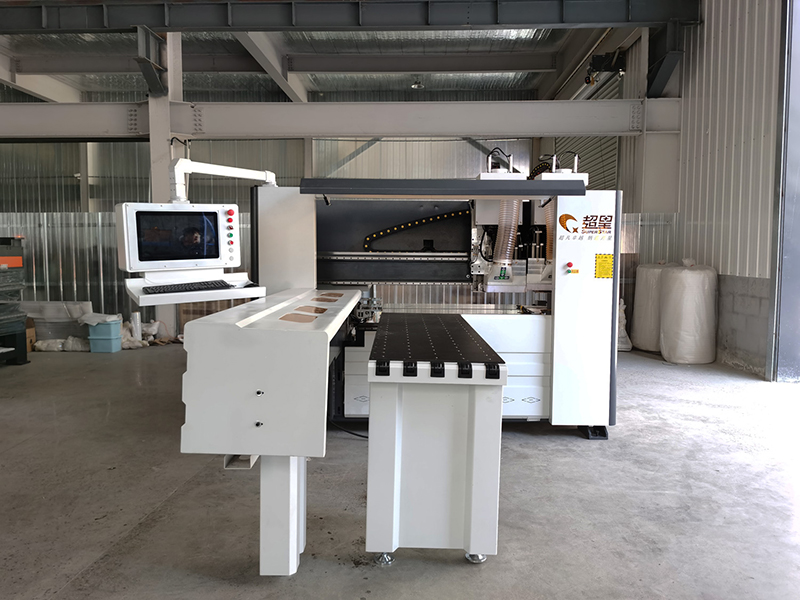

Perforadora de seis lados

La máquina perforadora de seis lados tiene las funciones de taladrar, ranurar, redondear y fresar. El marco se mecaniza con precisión mediante un centro de mecanizado de pórtico CNC. Se utiliza el auténtico husillo refrigerado por aire HQDKW, que tiene la función de recolección de polvo. La cama de alta resistencia adopta un tratamiento integrado de soldadura, recocido y envejecimiento.

Enviar Consulta

Descripción del producto

Característica de la máquina perforadora de seis lados:

El bastidor de la máquina se procesa con precisión mediante el centro de mecanizado de pórtico CNC.
Estructura del armazón: base pesada, soldadura de precisión, corte por láser, armazón de la cama, templado a alta temperatura, tratamiento de envejecimiento, mejora la rigidez y garantiza la estabilidad de la cama.
Mecanizado de seis caras: sin maniobras, un equipo puede realizar el mecanizado de seis caras y el ranurado de las caras frontal y posterior.
Bolsa de perforación doble: se adopta el modo de bolsa de perforación 2+1 para mejorar la eficiencia en un 30%.
Estación de trabajo de perforación: se pueden formar múltiples estaciones de trabajo de centros de perforación para lograr una operación optimizada.

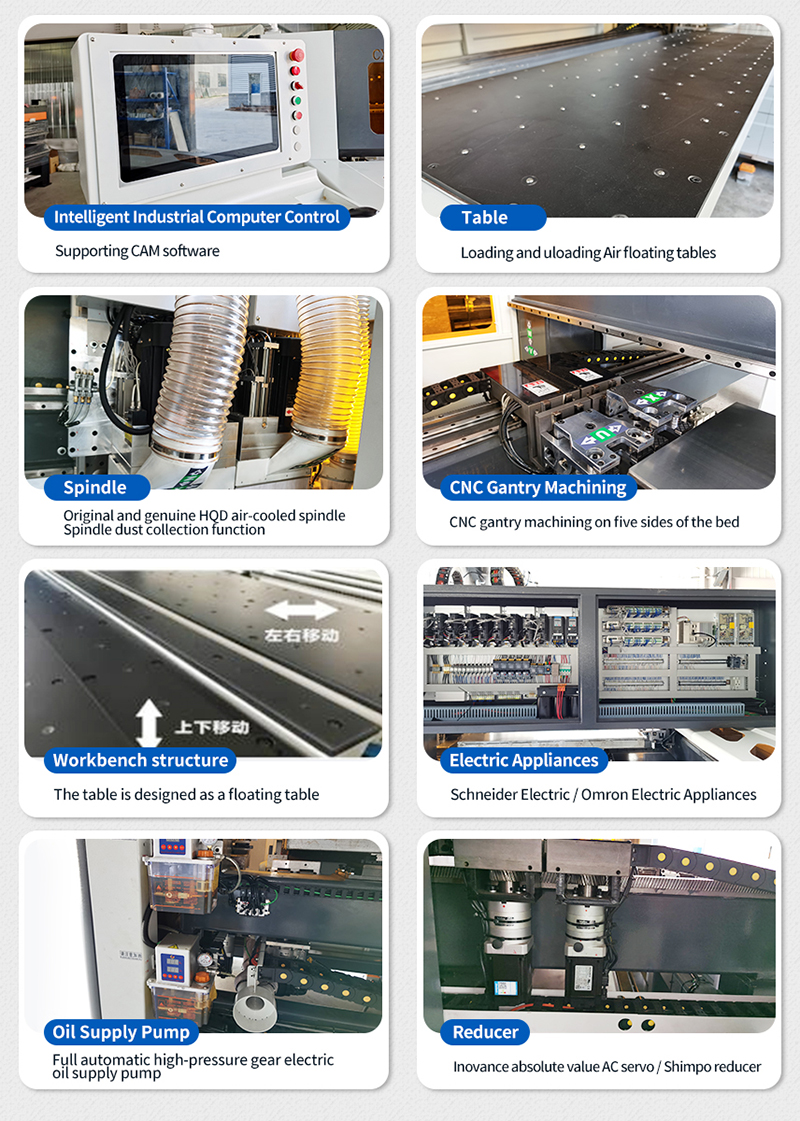

Imagen detallada:

Especificación:

Elementos		CX-612A bolsa de perforación única		CX-612B bolsas de doble perforación
Área de trabajo	Longitud del riel guía de agarre del eje X	5400 mm
	Eje Y de desplazamiento	1200 mm
	Carrera del eje Z	150mm
Velocidad máxima	eje x	54000/minutouto
	eje y	54000/minutouto
	Eje Z	15000/minuto
Tamaño de trabajo	Tamaño mínimo (largo x ancho)	200*50mm
	Tamaño máximo (largo x ancho)	2800*1200 mm
Número de herramientas	Perforación hacia arriba	9 taladros verticales	9 taladros verticales*2
	Debajo de la perforación	6 taladros verticales
	Perforación hacia arriba (dirección XY)	4 taladros horizontales	4 taladros horizontales*2
Convertidor de frecuencia		Inovance 380V4KW 2 unidades
eje principal		HQD 380V 4KW 2 unidades
Espesor de la pieza de trabajo		12-30 mm
Dimensiones totales de la máquina.		540027502200mm
Marca de bolsa de taladro		Taiwán
sistema de control		LNC de Taiwán
Servomotor		Servomotor Inovance
software de leva		alemán
Guía	eje x	Taiwán ANDE
	eje y	Taiwán ANDE
	Eje Z	Taiwán ANDE
Estante		regla de molienda alemana
husillo de bolas		Taiwán ANDE
reductor		SHIMPO

Industria aplicable:

Se utiliza principalmente en la producción de la industria de muebles de paneles, se utiliza principalmente para seis lados (orificios para bisagras, orificios pasantes, mitades de orificios pasantes) y brochado horizontal de varios paneles a base de madera.
