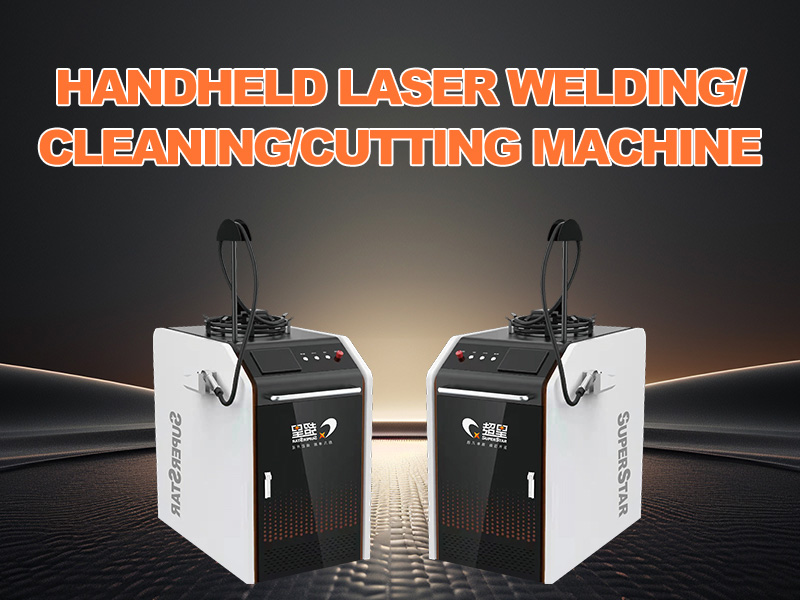

Máquina de soldadura/limpieza/corte láser portátil
Máquina de soldadura/limpieza/corte láser portátil. Esta es una máquina de soldadura láser de fibra de 1500W. Es ampliamente utilizado para la soldadura de metales. La máquina es de buena calidad y la precisión de la soldadura es alta. La velocidad de soldadura es rápida, 2-3 veces más rápida que la soldadura tradicional. Soldadura suave y hermosa, sin tratamientos secundarios, ahorrando tiempo y costos.
Modelo:CX-1500
Enviar Consulta
Descripción del producto
Máquina de soldadura/limpieza/corte láser portátil
Introducción del producto
La "Máquina de soldadura láser portátil" consta de un gabinete integrado, un láser de fibra, un sistema de circulación de agua de refrigeración, un sistema de control láser y un cabezal de soldadura portátil.
Este producto es ampliamente utilizado en procesos de soldadura complejos e irregulares en industrias como gabinetes, cocinas, ascensores de edificios, estanterías, calderas, barandillas de puertas y ventanas de acero inoxidable, cajas de distribución, muebles de acero inoxidable, etc., reemplazando perfectamente la soldadura tradicional por arco de argón.
Características del equipo
Cuatro en uno Soldadura/limpieza de óxido/corte/limpieza de costuras
Gabinete integrado con ventajas únicas como tamaño reducido, movilidad flexible y gran funcionalidad;
Junta de soldadura de oscilación simple portátil, equipada con cable QBH de fibra óptica de 5 m a 10 m;
Aplicación flexible, capaz de satisfacer diversas necesidades de soldadura;
El modo de operación manual, equipado con una boquilla de soldadura dedicada, puede soldar cualquier parte de la pieza de trabajo en cualquier ángulo;
Equipado con un mecanismo de alimentación de alambre de doble accionamiento, puede entregar alambres de soldadura de especificaciones de 0,8 a 1,6 para resolver soldaduras con espacios grandes;
Adecuado para diversos requisitos de proceso de piezas de trabajo, soldadas en una formación, con pequeña deformación, cumpliendo con los requisitos de productos de alta calidad;
Hermosas soldaduras, sin cicatrices de soldadura y sin necesidad de pulido posterior;
La soldadura es firme y la resistencia de la costura de soldadura alcanza o incluso supera la de la propia madera;
Adecuado para soldadura a tope, soldadura por superposición, soldadura de esquinas internas y externas, soldadura por arco circular, soldadura de forma irregular, etc.
Función exclusiva de protección de operación de seguridad láser para garantizar la seguridad de los operadores durante el trabajo;
Velocidad de soldadura rápida, 3-4 veces más rápida que la soldadura tradicional, y una máquina puede ahorrar al menos 2 soldadores por año;
Fácil de aprender y rápido para comenzar a operar, con barreras técnicas bajas para los operadores y menores costos laborales;
Software operativo en varios idiomas.
|
Potencia de entrada |
220V±10% CA 50/60Hz |
|
Entorno de instalación |
Plano, sin vibraciones ni impactos |
|
Temperatura ambiente de trabajo |
10~40℃ |
|
Humedad del ambiente de trabajo |
<70% |
|
Método de enfriamiento |
Refrigeración por agua |
|
Longitud de onda aplicable |
1064nm（±10nm） |
|
Potencia aplicable |
≤3000W |
|
Colimación |
D16*4,5/F60 |
|
Enfoque |
D20*4,5/F150 |
|
Reflejo |
30x14xT2 |
|
espejo protector |
D18*T2 |
|
Presión de aire máxima |
15 barras |
|
Rango de enfoque de ajuste vertical |
±10mm |
|
Ancho de escaneo para soldadura |
Estándar0~6mm (Disponible0~8mm) |
|
Ancho de escaneo para limpieza |
F150-0~30mm |
|
F400-0~70mm |
|
|
F800-0~120mm |
|
|
Peso de la cabeza |
0,75 kilos |
Configuración
|
NO. |
Nombre |
Fabricante |
|
1 |
Fuente láser |
Decir |
|
2 |
Máquina refrigerada por agua |
hanli |
|
3 |
Cabezal de soldadura |
Sopa 21T/23T |
|
4 |
sistema de control |
chaoqiang |
|
5 |
alimentador de alambre |
chaoqiang |
Parámetros
|
Fuente láser |
Longitud de onda del láser |
1070 nm |
|
Máxima potencia de salida del láser |
1500W/2000W/3000W |
|
|
Número de salidas de fibra óptica |
Soltero |
|
|
Modo de salida de luz |
continuo |
|
|
Longitud de la fibra |
10m |
|
|
Radio de curvatura de la fibra |
200 mm |
|
|
Consumo de energía de toda la máquina. |
≤5kW |
|
|
Estabilidad de potencia general |
±1% |
|
|
Demanda de electricidad |
220V/50/60Hz |
|
|
Rango de temperatura de funcionamiento |
10—40 ℃ |
|
|
Rango de temperatura de refrigeración por agua del láser |
25-28℃ |
|
|
Método de enfriamiento |
Refrigeración por agua |
|
|
Peso del cabezal de soldadura láser portátil |
≤1kg |
|
|
Apuntar y posicionar |
Indicación de luz roja |
|
|
enfriador de agua |
Refrigerante |
R32A |
|
Precisión de filtración de agua circulante |
50um |
|
|
fuente |
220V/60Hz |
|
|
Ruido de funcionamiento |
<70dB |
|
|
Rango de temperatura de funcionamiento |
10-35℃ |
|
|
Función de protección/alarma automática |
Temperatura, caudal, nivel de líquido. |
Lista de embalaje
|
NO. |
Nombre |
CANTIDAD |
Nota |
|
1 |
Máquina de soldadura láser |
1 juego |
Potencia (kilovatios): ≤5 |
|
2 |
Lentes protectoras de repuesto |
5 piezas |
18X2 |
|
3 |
Boquilla de cobre para soldar |
1 caja |
|
|
4 |
Boquilla de alimentación de alambre |
4 piezas |
0,8,1,0,1,2,1,6 |
|
5 |
Gafas de protección |
1 juego |
|
|
6 |
alimentador de alambre |
1 juego |
|
|
7 |
Tubo de alimentación de alambre |
1 pieza |
|
|
8 |
Rueda de alimentación de alambre |
4 piezas |
2 en la máquina, 2 para preparar |
|
9 |
cable de red |
1 pieza |
|
|
10 |
cable de puerto serie 232 |
1 pieza |
|
|
11 |
Cable serie USB a 232 |
1 pieza |
|
Lista de piezas vulnerables
|
No. |
Nombre |
Modelo |
Unidad |
Frecuencia de reemplazo sugerida (unidad/semana) |
Fabricante |
|
1 |
Lente protectora |
18*2 |
pedazo |
Basado en el uso |
personalización |
|
2 |
Boquilla de cobre para soldar |
chaoqiang |
pedazo |
Basado en el uso |
Tecnología Co., Ltd de Wuxi Chaoqiang Weiye |
Muestra
Se puede utilizar para soldar aluminio de 1,0 mm a 4 mm, acero inoxidable de 1,5 mm a 6,0 mm,
acero al carbono 1,5 mm-6,0 mm, chapa galvanizada 1,2 mm-5,0 mm, etc.
